Stichelschleifmaschine (SSM)
14e: Schleifen eines Schlagzahns
Aus einem Buch hatte ich die Zeichnung eines Schlagzahnfräsers,
einmal als Schruppfräser (der war mir zu kompliziert für den Anfang)
und einmal als Schlichtfräser.
An diesem versuchte ich mich mal.
Als Rohling hatte ich einen abgebrochenen 6er VHM-Fräser.
Zuerst musste ich den Fräserrest abtrennen, das wollte ich mit der
groben Kaindlscheibe erledigen.
Aber die war zu gross für den Teilkopfträger, so dass ich ihn weiter
wegstellen musste. Weiter als die Fräserlänge hergab.
Also musste ich erst mal eine Verlängerung für den Fräser
anfertigen:
Ein 12er Rundmaterial (weil ich eine 12er Spannzange habe) mit einer
Bohrung d6H7 für den Fräser, der an seiner Weldon-Fläche mit einem
kleinen Gewindestift gespannt wird.

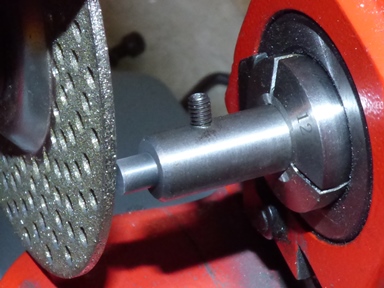

li: Fräser gespannt in einer 12er Verlängerung
re: Hier sieht man den Kontakt zwischen Scheibe und Teilkopfträger
Ablauf des Schleifens:
Ich setzte den Rohling um 1 mm auf eine Höhe von 5mm ab.
Die Spanfläche schliff ich mit 14° (ergibt mit dem
Einstellwinkel von 6° einen effektiven Spanwinkel von 20°) auf
eine Schneidenhöhe von 4,5mm.
Die linke Hälfte schliff ich mit 25° an der senkrechten
Einstellachse (der Schlagzahn sollte eine V-Form mit 50°
erhalten) und 6° an der waagerechten Einstellachse (Freiwinkel
nach unten).
Dann drehte ich den Rohling mit der Spannzange um 180° und
schliff die rechte Seite "über Kopf", den Winkel 25° der
senkrechten Einstellachse behielt ich bei und zunächst auch den
Winkel der waagerechten Einstellachse.
Das war aber falsch und ich korrigierte ihn auf -6°.
Zum Schluss verrundete ich die Spitze ganz leicht.

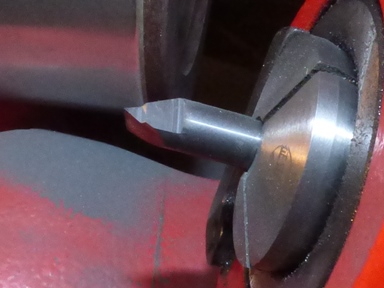

li: Zum Schleifen konnte ich den Fräser direkt in der 6er Spannzange
spannen.
mi: Zum Vergleich die beiden Schlagzähne:
Oben der seitherige, der ausser einer Freifläche nichts hat (und
dennoch gut funktionierte)
Unten der soeben geschliffene
re: Schlagzahn eingebaut
