Stichelschleifmaschine (SSM)
16: Strichplatte zum Ausrichten der Bohrer
Das hatte ich bei Manfred, einem Kollegen in der Zerspanungsbude
gesehen und es hat mir sofort eingeleuchtet, so dass ich es
nachbaute.
Die Vorrichtung besteht aus eineStrichplatte (ein Stück
durchsichtiger Kunststoff auf dem ein "Fadenkreuz" eingraviert ist
und das ich mit einem Haltestab in der Bohrung des Ausrichtfingers
einschraubte.

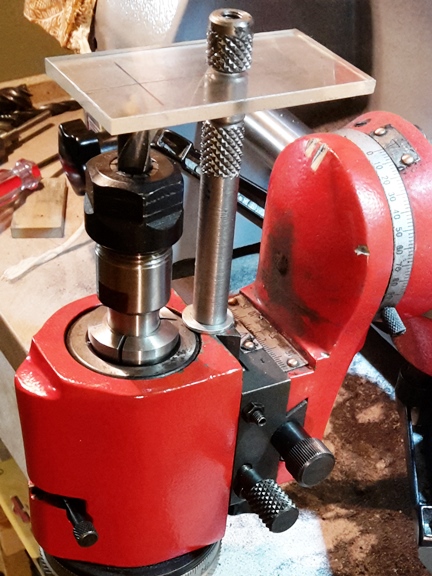

li: Der Haltestab ist in der Bohrung des Ausrichtfingers
eingeschraubt, auf ihm ist die Strichplatte aufgeschraubt.

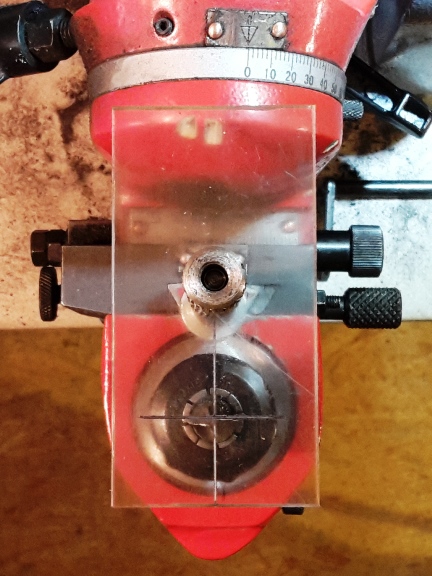

re: Ansicht von oben. Die Strichplatte wird in die Bohrermitte
geschwenkt und dann der Bohrer so ausgerichtet, dass die Schneiden
parallel zum waagerechten Strich verlaufen.
Nach dem Entfernen der Ausrichtevorrichtung kann der Bohrer
geschliffen werden.
